MC-ZFS太陽總輻射傳感器
產品使用手冊
1 | 產品概述 |
MC-ZFS太陽總輻射傳感器采用硅光電子原理來測量太陽和天空向下的輻射，可廣泛應用于太陽觀測、農業、氣象和水文研究等領域。
2 | 產品特點 |
1、數字線性化修正 。
2、采用真實太陽光標定，使光源影響最小。
3、安裝靈活，使用方便。
4、體積小、重量輕。
5、可做成多種外形，方便不同客戶的需求.
3 | 適用范圍 |
廣泛應用于氣象站、農業、林業、溫室大棚、養殖、建筑，實驗室、城市照明等需要監測光照強度的領域。
4 | 使用方法 |
MC-ZFS太陽總輻射傳感器可接入各種遠程數據采集模塊等設備。

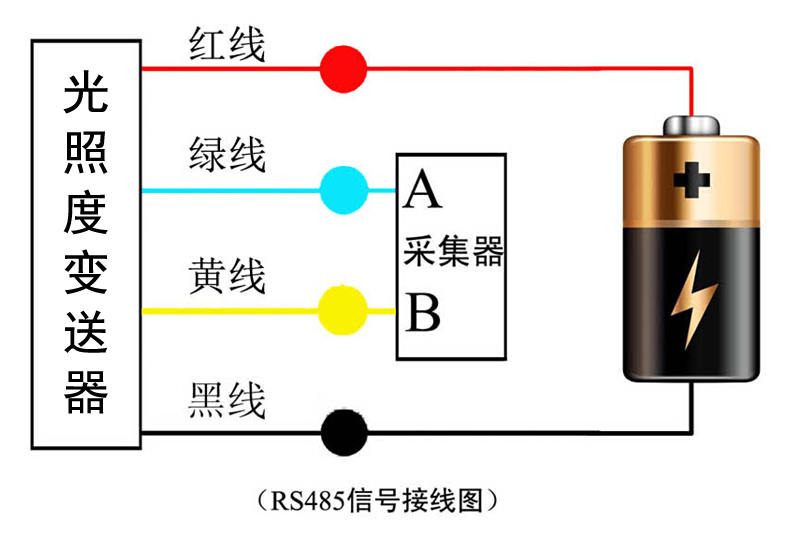

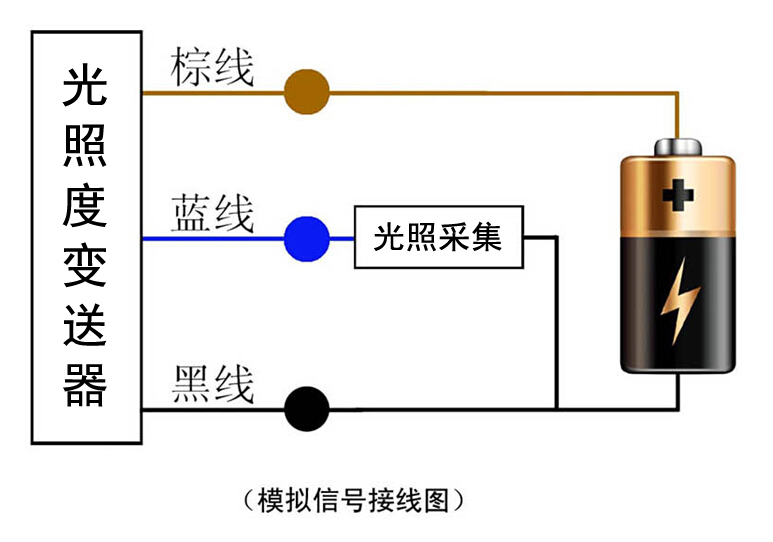

接線說明：
注意：接線時一定要小心，如果電源電壓過高或極性接反，將造成傳感器的永久性損壞

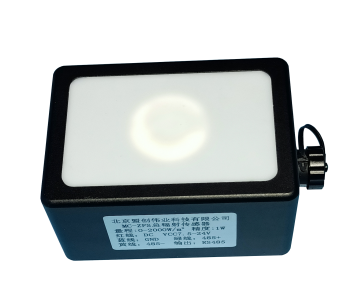

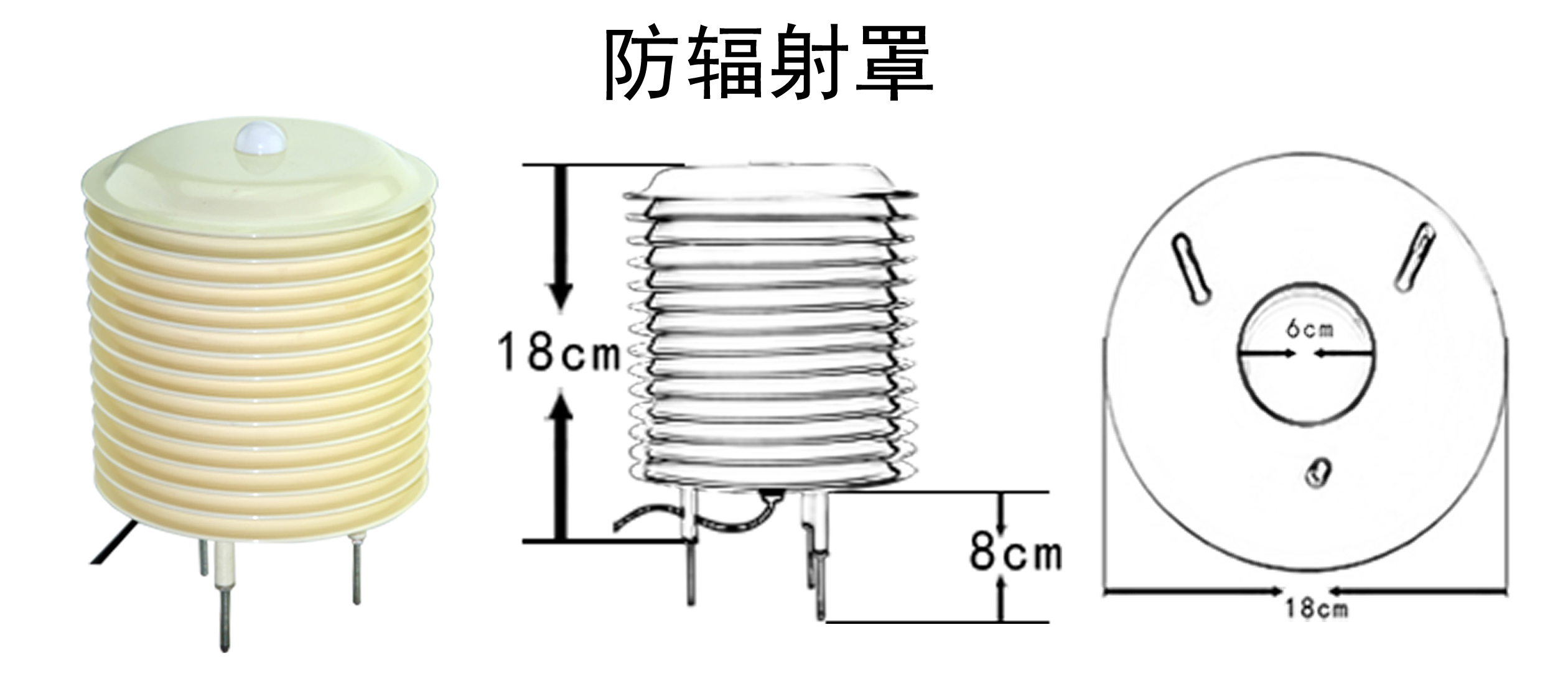

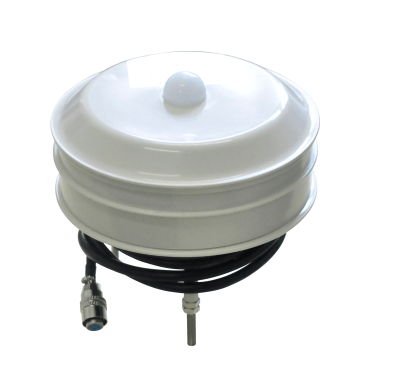

5 | 產品外形 |
6 | 數據解析方法 |
總輻射RS485報文
修改地址
10功能碼寫地址指令：00 10 80 00 00 01 02 00（新地址）（校驗位低）（校驗位高）
查詢傳感器（地址為01）的總輻射數據。
地址 | 功能碼 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器長度高 | 寄存器長度 | 校驗位低 | 校驗位高 |
01 | 03 | 00 | 6B | 00 | 01 | F5 | D6 |
若傳感器接收正確回復以下數據。
地址 | 功能碼 | 數據長度 | 寄存器6B數據高 | 寄存器6B數據低 | 校驗位低 | 校驗位高 |
01 | 03 | 02 | 02 | 6A | 39 | 0B |
總輻射 單位：w/m2 | ||||||
以上數據表示：總輻射02X6A=618w/m2（讀出值為實際值）
7 | 使用上的注意事項 |
1、當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否相符；
2、安裝處應遠離化學腐蝕環境；
3、變送器及導線應遠離高壓電、熱源等；
4、變送器屬于精密儀器，應存放在干燥通風常溫的室內環境；
5、傳感器屬于精密器件，用戶在使用時請不要自行拆解，以免造成產品損壞。
